آموزش پیاده سازی HSRP بر روی روتر های سیسکو
در این پست می خواهیم به آموزش پیاده سازی HSRP بر روی روتر های سیسکو در خدمت شما دوستان عزیز باشیم. امیدواریم در پایان مقاله آموزش پیاده سازی HSRP بر روی روتر های سیسکو بتوانید براحتی به پیاده سازی HSRP بر روی روتر های سیسکو بپردازید. با ما همراه باشید.
پیاده سازی HSRP بر روی روتر های سیسکو
ما در این مقاله نیت داریم که به آسان ترین شکل ، پیاده سازی HSRP یا Hot Standby Router Protocol طی یک مثال مورد بازبینی قرار دهیم .
پایه کار پروتکل HSRP پیاده سازی High Availability به جهت دسترسی به منابع با ارزش می باشد .
برای آشنایی زیـادتر به این مثال میپردازیم :
پیاده سازی HSRP بر روی روتر های سیسکو به زبان آسان

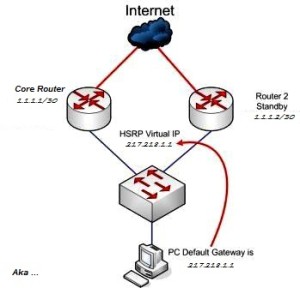

در شکل پایین کلاینت ما که برای مثال یک سرور لازم و ضـروری است ، می بایست حاوی کمترین Down Time جهت دسترسی به منابع آن را دارا باشد ،
از این رو در طراحی این دنتا سنتر ما می بایست حداکثر ظرافت و دقت را جهت ایجاد کمترین خرابی اعمال نمائیم ،
در این راستا ، ما دو مسیریاب در رو به روی راه این سرور قرار میدهیم که موقعی ایجاد خرابی در هر یک ، مسیریاب جایگزین قادر به Route ترافیک به سمت سرور ما باشد و ما دچار قطعی در سرویس دهی نشویم .
اما شایان ذکر است ، که این شماتیک و کانفیگ ، آسان ترین راه برای آشنایی شما با HSRP است واما در یک دیتا سنتر واقعی فراوانـی دیوایس دیگر نیر سر راه یک سرور قرار خواهد داشت که میبایست HSRP بر روی آنان هم پیاده سازی گـردد .
برای مثال IP سرور ما ۲۱۷٫۲۱۸٫۱٫۲ و گیت وی سرور ۲۱۷٫۲۱۸٫۱٫۱ که همـان مسیریاب منتهی با اینترنت است اسـت .
هدف ما ، تهیه Redundancy میـان ۲ مسیریاب در سر راه این سرور است ، پس :
پیاده سازی HSRP بر روی روتر های سیسکو
ابتدا نمونه کانفیگ روتر مهـم که به شیوه فعال در شبکه قرار دارد و جوابـگو تقاضـای های مسریابی اسـت :
CORE Router:
interface FastEthernet0/0
ip address 1.1.1.1 255.255.255.252
standby 1 ip 217.218.1.1
standby 1 timers 5 15
standby 1 priority 110 (This sets the router to obtain the active router status once the router is online )
standby 1 preempt
ابتدا ما یک IP اینولید بر روی اینترفیس ۱٫۱٫۱٫۱ ست کرده و یک IP Standby که همـان Gateway سرور ما است تعیین میکنیم و با دادن Priority در مقایسه با دیگر مسیریاب ها ، مسیریاب ممتاز و Active را معیـن میکنیم .
و سپس نمونه کانفیگ روتر BackUp :
BACKUP Router:
interface FastEthernet2/0
ip address 1.1.1.2 255.255.255.252
standby timers 5 15
standby preempt
standby 1 ip 217.218.1.1
ذکر این نکته سودمند است که ، ما میتوانیم گروه ای از روتر های Backup داشته باشیم که با دادن Priority میتوان ارجعیت هر یک را مشـخص نمود .
در مثال فوق در هر ۵ ثانیه دو مسیریاب از تندرست هم اطمینان حاصل کرده و چنان چه که ۱۵ ثانیه مسیریاب فعال جوابـگو نباشد ، مسیریاب Backup ، تا وقـت در دسترس قرار گرفتن مسیریاب مهـم ، فعال می شود .
